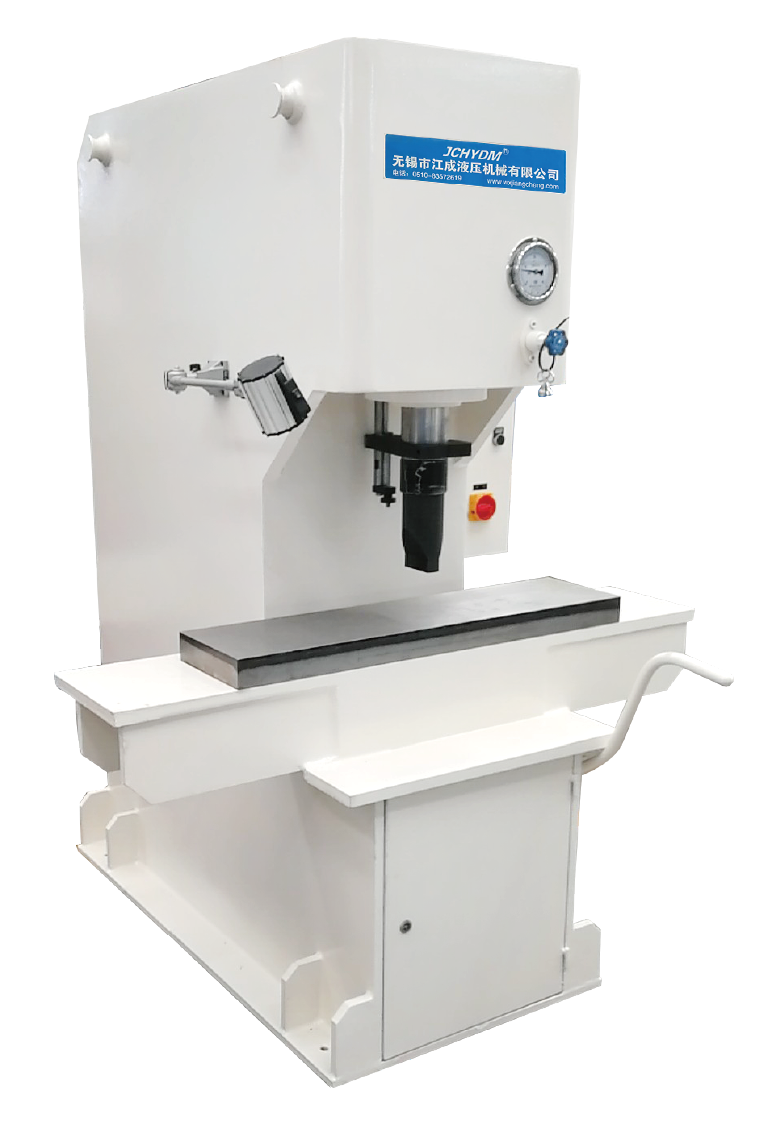

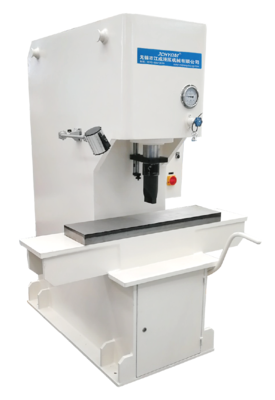

手动精密导轨校直机

手动精密导轨校直机

性能特点：

手动精密导轨校直机是我公司针对直线导轨及异性材客户开发的用于高精密校直的产品，主要用于直线导轨，方钢，六角钢，方、扁钢，不锈钢棒材等的高精度校直工艺，是导轨及型材热处理或打孔后必须使用的设备。

    机身为C型结构，整体焊接、回火。采用手柄控制，是由台湾进口的机械伺服阀及机械杠杆原理组成，具有校直控制精度高、手动操作高灵敏度等优点。通过手动控制，可以实现油缸上升、下降任意调整，速度和位置的无级控制，操作灵活，手感灵敏，让工人控制油缸动作就像自己手臂延伸的一样。

    该机型选配了定制工作台，该工作台含校直区域和检测区域结合在一起，校直区域使用滚轮让导轨在上面移动起来可以轻便、省力；检测区域则攻克了长窄型台面硬度与平面度相矛盾的难题，可达到硬度超过HRC62且平面度≤0.1mm/4.1m，工作台配有日光灯和镜子除了传统的塞尺检测还可以进行透光检测，使工人校直导轨更加方便、效率。可把导轨直线度校到10丝以内。

    该机型由机身，4.1米工作台，手动液压系统，电器系统，机械杠杆等部分组成，其中主要液压部件均是台湾进口。

技术参数：

适用校直工件示例：
