产品性能特点:

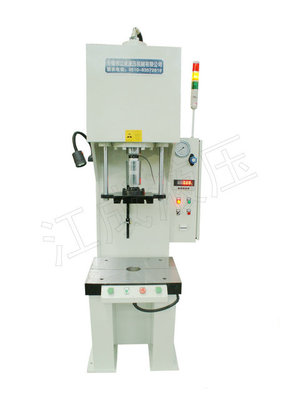

Y41系列单柱数显液压机,是一多功能的中小型液压机,适用于轴类零件、型材的校正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作,也可用于压制要求不很严格的粉末,塑料制品。
Y41系列产品适用于机床、内燃机,轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、军工企业、三资企业装配流水线等行业使用。该液压机配有位移传感器,液晶显示器。用以测定压制产品的在线压力,提高产品的合格率。
产品技术参数:
型号 | 单位 | 1T | 1.6T | 2.5T | 4T | 6.3T | 10T |
公称力 | KN | 10 | 16 | 25 | 40 | 63 | 100 |
液体最大工作压力 | Mpa | 4.2 | 5.1 | 4.4 | 5.6 | 5.2 | 8.1 |
滑块下平面距工作台面最大距离 | mm | 300 | 300 | 300 | 390 | 450 | 500 |
滑块最大行程 | mm | 120 | 160 | 160 | 200 | 250 | 300 |
滑块下行速度 | mm | 60 | 44 | 42 | 35 | 48 | 45 |
滑块回程速度 | mm | 82 | 75 | 70 | 58 | 75 | 80 |
喉深 | mm | 160 | 160 | 160 | 180 | 250 | 250 |
工作台尺寸 | 前后 | mm | 300 | 300 | 300 | 350 | 420 | 420 |
左右 | mm | 400 | 400 | 400 | 450 | 450 | 450 |
工作台距地面高度 | mm | 730 | 730 | 730 | 730 | 730 | 730 |
落料孔径 | mm | 70 | 70 | 70 | 70 | 80 | 80 |
油泵名称 | 中高压叶片泵 |
电机功率 | Kw | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 4 |
机床外形尺寸 | 前后 | mm | 720 | 725 | 725 | 785 | 1050 | 1100 |
左右 | mm | 610 | 560 | 560 | 560 | 600 | 650 |
地上高度 | mm | 1455 | 1450 | 1450 | 1630 | 1800 | 1890 |
总重量(约) | kg | 200 | 300 | 350 | 500 | 800 | 1000 |
型号 | 单位 | 16T | 25T | 40T | 63T | 100T | 160T | 250T | 315T |
公称力 | KN | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 3150 |
液体最大工作压力 | Mpa | 13 | 20.3 | 19.9 | 16.5 | 26.3 | 25 | 25 | 25 |
滑块下平面距工作台面最大距离 | mm | 550 | 600 | 700 | 800 | 800 | 900 | 900 | 900 |
滑块最大行程r | mm | 350 | 350 | 400 | 500 | 500 | 500 | 500 | 500 |
滑块下行速度 | mm | 48 | 48 | 33 | 39 | 36 | 24 | 23 | 23 |
滑块回程速度 | mm | 115 | 115 | 94 | 84 | 98 | 65 | 55 | 55 |
喉深 | mm | 280 | 280 | 300 | 300 | 300 | 325 | 325 | 325 |
工作台尺寸 | 前后 | mm | 500 | 500 | 550 | 580 | 580 | 650 | 650 | 750 |
左右 | mm | 550 | 600 | 600 | 600 | 650 | 800 | 900 | 900 |
工作台距地面高度 | mm | 730 | 730 | 730 | 730 | 730 | 730 | 800 | 900 |
落料孔径 | mm | 100 | 100 | 100 | 120 | 120 | 140 | 140 | 140 |
油泵名称 | 压力补偿变量轴向柱塞泵 |
电机功率 | Kw | 5.5 | 5.5 | 5.5 | 7.5 | 11 | 11 | 15 | 22 |
机床外形尺寸 | 前后 | mm | 1250 | 1280 | 1380 | 1550 | 1550 | 1650 | 1750 | 1800 |
左右 | mm | 780 | 830 | 830 | 830 | 880 | 1240 | 1275 | 1320 |
地上高度 | mm | 2100 | 2100 | 2400 | 2680 | 2680 | 3020 | 3100 | 3300 |
总重量(约) | kg | 1400 | 1600 | 2200 | 4000 | 4500 | 8000 | 120000 | 14000 |
